鋳造空気圧バルブ ボディ: 鋳造技術が信頼性の高い空気圧制御コンポーネントをどのように形成するか

空気圧システムでは、シリンダー、アクチュエーター、コントロールバルブに注目が集まりますが、バルブ本体それ自体が、気流制御プロセス全体を静かにサポートするコンポーネントです。

空気圧バルブ本体は、外側から見ると複雑な部品ではないかもしれませんが、その内部通路、シール面、材質、寸法精度は、完全なバルブアセンブリの性能に直接影響します。

精密金属部品を扱うメーカーとして、私たちはバルブボディが単なる金属ハウジングではないことを理解しています。強度、加工精度、エアフロー設計、生産の一貫性などのバランスが求められる受圧部品です。鋳造技術は、産業上の要件を満たしながら、複雑な内部構造を備えたバルブ本体を効率的に作成する方法を提供します。

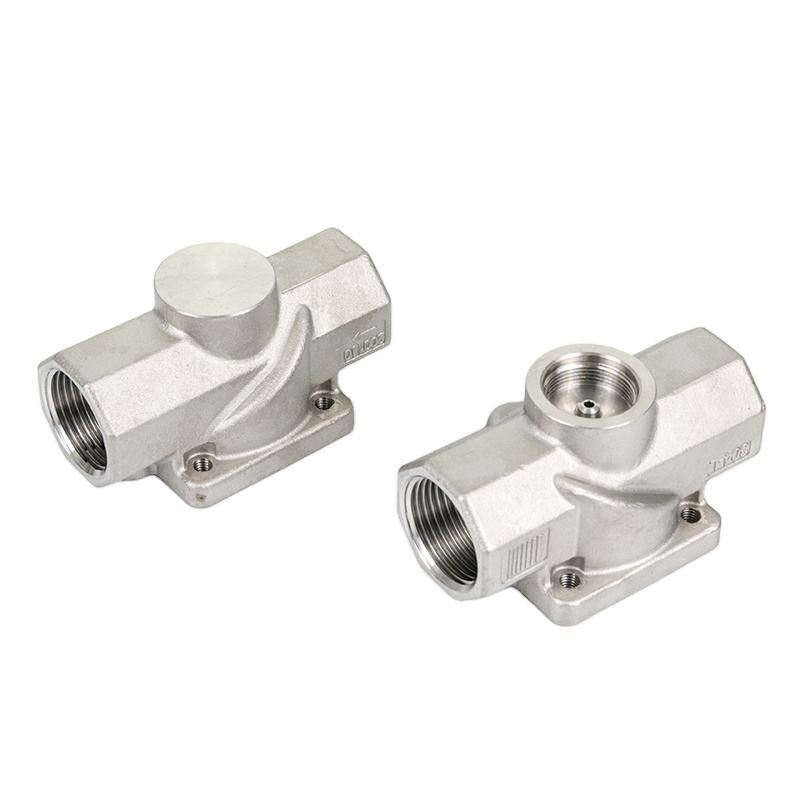

鋳造空気圧バルブボディとは何ですか?

ＡＣasting 空気圧バルブ本体鋳造プロセスを通じて製造される空気圧バルブの主要なハウジング部品です。

その主な機能は次のとおりです。

圧縮空気の流れの通路を提供する。

内部バルブコンポーネントのサポート。

パイプラインまたは空気圧機器との接続。

運転中のシール性能を維持します。

機械加工で形状を整える単純な金属ブロックとは異なり、鋳造バルブ本体は、特別に設計された型に溶融金属を注入することによって形成されます。これにより、メーカーは、従来の機械加工方法では製造が困難またはコストがかかる複雑な形状や内部チャネルを作成できるようになります。

通常、鋳造後、必要な寸法や性能を得るために、機械加工、表面処理、検査などの追加工程が行われます。

空気圧バルブ本体に鋳物が使用されるのはなぜですか?

バルブ本体は通常、複数の空気通路、取り付け穴、シール領域を備えて設計されています。これらの構造の製造には、効率と精度の両方が必要です。

鋳造にはいくつかの実用的な利点があります。

複雑な内部構造にも対応

空気圧バルブ本体には、多くの場合、圧縮空気がシステム内をどのように移動するかを決定する内部空気流路が含まれています。

鋳造を使用すると、メーカーは機械加工前に基本構造をすでに備えたニアネットシェイプのコンポーネントを作成できます。

これにより、特に複雑な形状のコンポーネントの場合、材料の無駄が削減され、生産効率が向上します。

バッチ製造の生産効率の向上

産業用空気圧機器では、バルブボディが大量に生産されることがよくあります。

機械加工によって固体金属からすべての部品を製造する場合と比較して、鋳造は処理時間を短縮し、バッチ間の一貫性を向上させることができます。

そのため、鋳造品は安定供給と再現性のある品質が求められる用途に適しています。

柔軟な素材オプション

空気圧用途が異なれば、必要な材料特性も異なります。

鋳造バルブ本体に使用される一般的な材料には次のものがあります。

アルミニウム合金;

鋳鉄;

ステンレス鋼;

炭素鋼;

その他のエンジニアリング合金。

材料の選択は、動作環境、圧力要件、腐食状態、重量の考慮事項などの要因によって異なります。

鋳造空気圧バルブ本体の品質に影響を与える主な要因

鋳造には製造上の利点がありますが、最終的な性能は多くの詳細に依存します。

鋳造材料の品質

素材は以下に直接影響します。

機械的強度;

耐圧性。

耐食性;

長期にわたる耐久性。

たとえば、軽量化が重要な場合には軽量のアルミニウム合金バルブボディが選択されることがよくありますが、より強力な耐食性が必要な環境にはステンレス鋼のオプションが好まれる場合があります。

内部鋳造品質

バルブ本体には比較的緻密な内部構造が必要です。

次のような鋳造欠陥の可能性があります。

気孔率;

ひけ巣。

含有物;

適切に管理されていない場合、シール性能と信頼性に影響を与える可能性があります。

したがって、鋳造プロセスの制御はバルブ本体製造の重要な部分です。

加工精度

鋳造によって基本的な形状が作成されますが、多くの重要な領域は依然として機械加工が必要です。

通常、重要な加工領域には次のものが含まれます。

バルブポート。

ネジ穴。

シール面。

内部通路。

取り付け面。

わずかな寸法の違いでも、組み立て精度やバルブの性能に影響を与える可能性があります。

表面処理

用途に応じて、鋳造空気圧バルブ ボディは、外観、耐食性、耐久性を向上させるために表面処理が必要な場合があります。

一般的なプロセスには次のようなものがあります。

陽極酸化処理。

粉体塗装;

研磨;

保護コーティング。

鋳造空気圧バルブボディの一般的な用途

鋳造空気圧バルブ ボディは、圧縮空気制御が必要なさまざまな業界で広く使用されています。

産業用オートメーション機器

自動化システムは、動作と制御のために空気圧コンポーネントに大きく依存しています。

バルブ ボディは一般的に次の場所で使用されます。

生産ライン;

ロボット装置;

組立機械;

包装機械。

製造設備

多くの製造機械は、高速応答と信頼性の高い動作を実現するため、空気圧システムを使用しています。

鋳造バルブ ボディは、空気の流れを管理するためにさまざまな空気圧制御ユニット内で使用されます。

自動車生産ライン

自動車工場では、次の目的で空気圧システムが使用されます。

クランプ;

ポジショニング。

マテリアルハンドリング;

組み立て作業。

生産効率を維持するには、バルブの安定した性能が重要です。

包装および食品加工装置

圧縮空気システムはクリーンで柔軟な動作制御を提供できるため、空気圧バルブは包装機械でも一般的です。

バルブ本体の材質と表面の要件は、使用環境によって異なる場合があります。

鋳造空気圧バルブ本体はどのように製造されますか?

デザインや素材によって工程は異なりますが、通常、製造にはいくつかの段階があります。

金型の準備

最初のステップは、バルブ本体の設計に基づいて金型を作成することです。

鋳型は鋳物の基本的な形状と内部構造を決定します。

金属鋳造

溶けた金属を型に流し込んで固めます。

この段階では、温度制御とプロセス管理が最終的な鋳造品質に影響を与えます。

洗浄と検査

鋳物を型から取り外した後、余分な材料が除去され、表面が洗浄されます。

その後、製造業者は鋳造品の外観と構造品質を検査します。

CNC加工

図面の要件に従って精密領域を機械加工します。

このステップにより、他の空気圧コンポーネントとの正確な組み立てが保証されます。

最終テスト

アプリケーションの要件に応じて、検査には次のものが含まれる場合があります。

寸法検査;

表面検査;

圧力関連のテスト。

素材検証。

鋳造空気圧バルブボディ vs 機械加工バルブボディ

どちらの方法にも独自の利点があります。適切な製造方法は、設計の複雑さ、数量、材料、および性能要件によって異なります。

空気圧弁体製造の今後の展開

産業オートメーションの成長に伴い、空気圧コンポーネントは小型化、高効率、およびより優れた信頼性を目指して進んでいます。

将来のバルブ本体の製造では、次のことに重点が置かれる可能性があります。

より軽量なデザイン。

鋳造精度の向上。

材料利用の改善。

高度な表面処理。

スマート空気圧システムとの統合。

産業用機器の精度が高まるにつれて、バルブ本体の品質に対する要求は今後も高まり続けます。
