チューブのレーザー切断

1.チューブレーザー切断能力

Youlin は、レーザーチューブ加工と Youlin® チューブレーザー切断の最前線にいます。最先端のコンピュータ支援設計と CNC レーザー技術のおかげで、当社は部品製造における板金の代わりに鋼管の使用を先駆的に行ってきました。当社は、Solidworks またはその他のパッケージを使用して、お客様の CAD/CAM ファイルから直接コンポーネントを製造することもでき、これまでお客様が完了するまでに数週間かかったプロセスを、わずか数時間で完了できるプロセスに変えることができます。

当社の LT8 は、入手可能な中で最も革新的なレーザー管マシンです。柔軟性が高いことで知られており、チューブ直径範囲は 12 ～ 220mm x 200mm です。 200mm×200mmまでの角管、200×180mmまでの角管、最大板厚10mmまでの加工が可能です。当社の最先端のレーザー加工装置は、優れた構造特性を提供し、付加価値を与え、顧客のコストを削減し、短いリードタイムを提供するチューブベースの製造ソリューションを提供できることを意味します。必要に応じて、多くの場合非常に複雑な構造の組み立てと製造を行うことができます。

Youlin のレーザー コンポーネント機能は、製造業者に新たな可能性をもたらし、コンポーネントとサブアセンブリの製造の経済性を変革します。

2.Youlinチューブレーザー切断の利点

●精度: Youlin® チューブのレーザー切断は人的ミスを排除するだけでなく、人的ミスも排除します。経験豊富な労働者に最高額を支払う必要がなくなります。
●スピード：レーザー切断以前は、チューブを手作業で加工する必要がありました。精度を高めるために、作業者は非常にゆっくりと切断する必要がありました。その結果、チューブの処理には数時間かかる場合がありました。
●効率: チューブレーザー切断サービスは、すぐに組み立てられるターンキー部品を提供します。タブとスロットを備えた部品をレーザーカットできるため、部品を所定の位置に保持するための治具や固定具を作成することなく、それらをスナップして溶接できるようになります。
●バリ取りを排除：レーザーチューブ切断で得られる精度は、印刷に合わせて切断することだけではありません。当社のレーザーチューブ切断ツールはきれいな切断を行うため、バリ取りの必要がありません。
●在庫の深さ：他店では在庫のないサイズをご希望の場合、お待ちいただく場合がございます。丸・角・角鋼管を様々なサイズ・長さで取り揃えております。

3.チューブレーザー切断用の材料オプション

角チューブ
サイズは最小 5/8 インチ x 5/8 インチから最大 7 インチ x 7 インチまで。最大肉厚は 1/2 インチ、チューブの最大重量は 1 フィートあたり 27.5 ポンド、最大総重量は 500 ポンドです。チューブの長さは最小で 10 フィート、最大で 29.5 フィートです。エンドカットのカスロスは4.7インチです。最長のカットチューブのアンロードは 29 フィートです。最大バンドル積載重量は 6600 ポンドです。

丸管
サイズは最小直径5/8インチから最大直径10インチまで。最大肉厚は 1/2 インチ、チューブの最大重量は 1 フィートあたり 27.5 ポンド、最大総重量は 500 ポンドです。チューブの長さは最小で 10 フィート、最大で 29.5 フィートです。エンドカットのカスロスは4.7インチです。最長のカットチューブのアンロードは 29 フィートです。最大バンドル積載重量は 6600 ポンドです。

オーバルチューブ
サイズは最小 5/8 インチ x 3/4 インチから最大 6 インチ x 8 インチまで。肉厚は 1/2 インチ、チューブの最大重量は 1 フィートあたり 27.5 ポンド、最大総重量は 500 ポンドです。チューブの長さは最小で 10 フィート、最大で 29.5 フィートです。エンドカットのカスロスは4.7インチです。最長のカットチューブのアンロードは 29 フィートです。最大バンドル積載重量は 6600 ポンドです。

カスタマイズされたチューブ
基本的に、ほとんどの形状に対応できますが、直径 10 インチの外接円内に収まり、カッティング ヘッドに 90 度でアクセスできる必要があります。肉厚は 1/2 インチ、チューブの最大重量は 1 フィートあたり 27.5 ポンド、最大総重量は 500 ポンドです。チューブの長さは最小で 10 フィート、最大で 29.5 フィートです。

4.チューブレーザー切断部品への応用

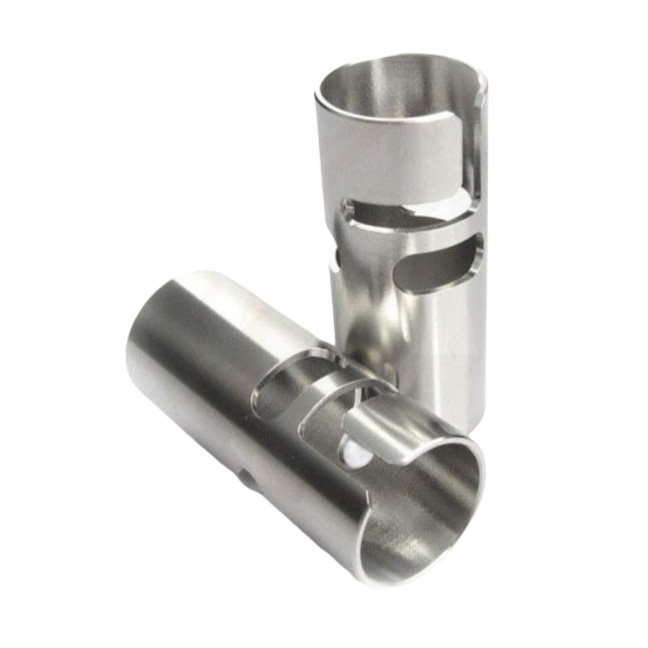

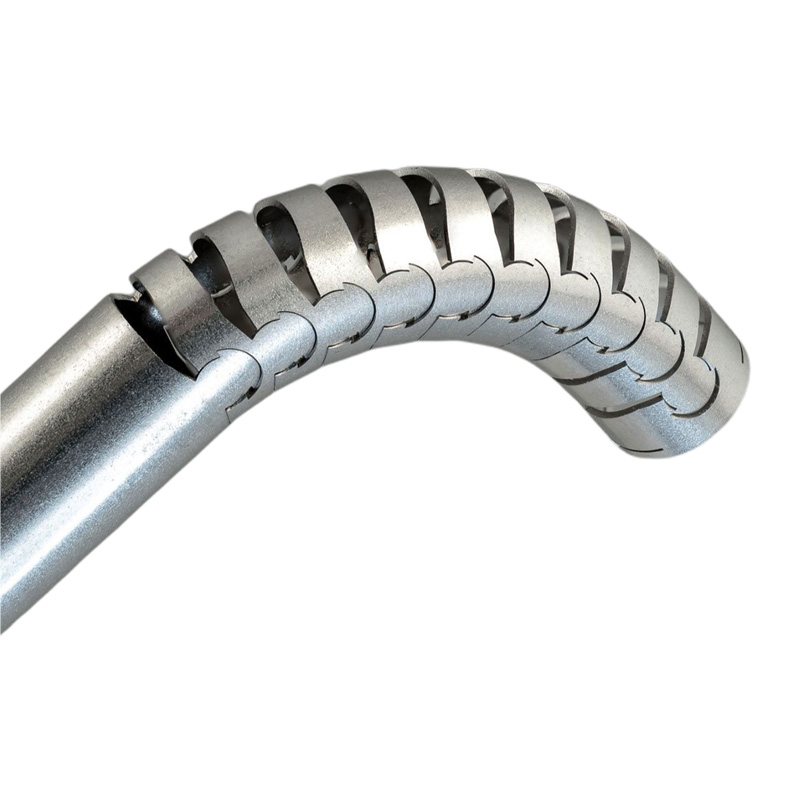

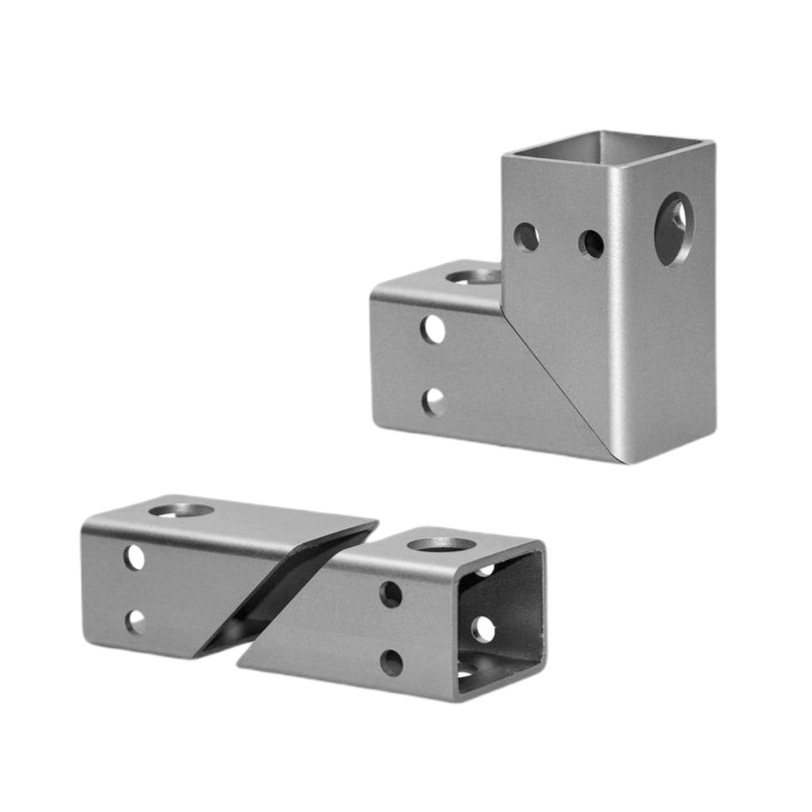

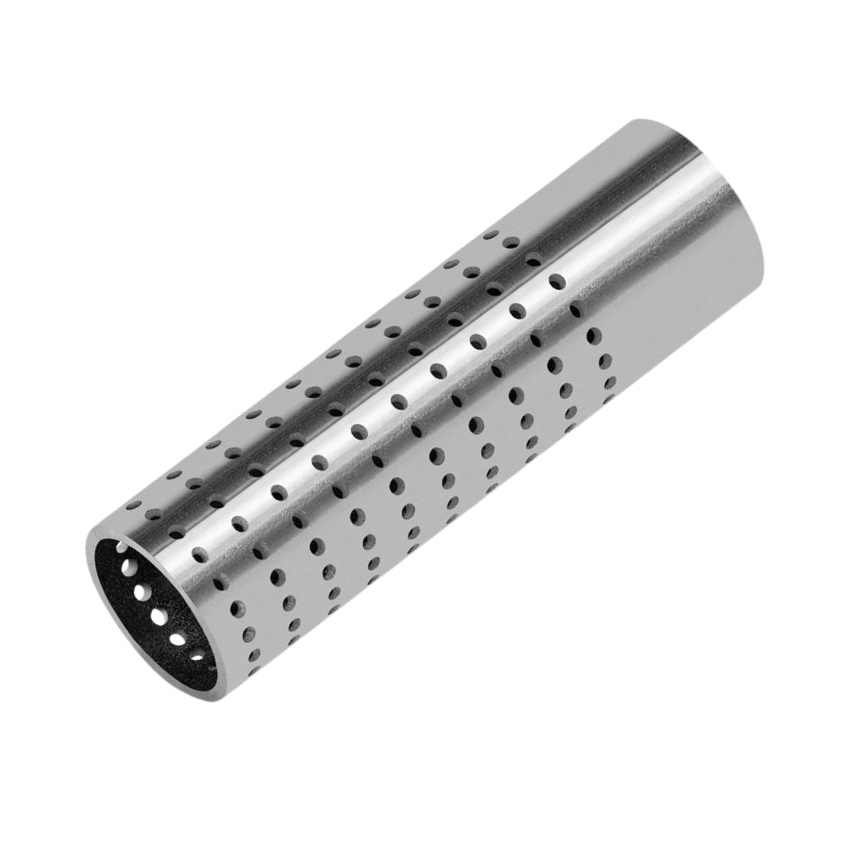

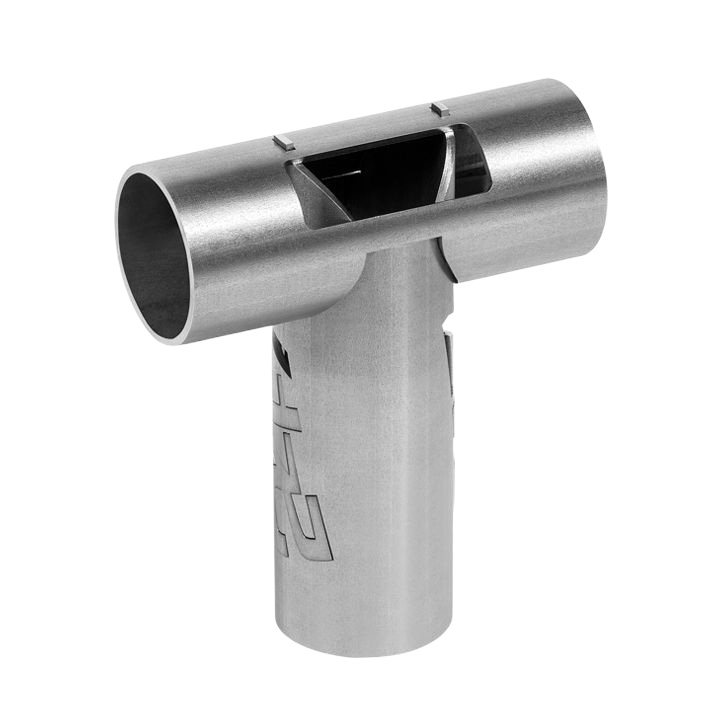

多くの共通の機能とカスタム形状を備えた、すべての一般的な材料の部品を切断できます。高度な設計アイデアには、フック、タブ、スロット、半径方向に曲げて成形したチューブ、鋭く曲げたチューブ、折り曲げジョイント、他のチューブ、形状、平坦なブレーキ曲げ部品、さらにはプレス ブレーキ曲げ部品を接続するためのプラグイン接続などがあります。これにより、部品設計者は、部品を製造するユニークでコスト効率の高い方法を創造的に統治することができます。当社は 2010 年以来、Youlin® チューブのレーザー切断を行っており、世界で最も複雑で困難なチューブ切断部品を製造するための膨大な量の知識を蓄積してきました。他の多くの経験の浅いショップでは、これらの部品を適切に製造するか失敗するかのどちらかで、すべて驚くようなコストがかかるでしょう。

5. よくある質問

Q: チューブレーザー切断とは何ですか?
A: レーザーチューブ切断は、チューブ、構造形状、またはチャネルを切断するために使用されるプロセスおよび技術です。このプロセスでは、これらのアイテムを必要な長さに切断します。チューブの穴やデザインを切り抜くこともできます。精密なカット技術です。

Q: レーザー カッターの 5 つの用途とは何ですか?
A: レーザー切断は、自動車、金型、工具、宝飾品、医療業界で最も一般的に使用されています。医療機器、コンピューター、電子機器などの部品の作成に使用できます。他の方法では切断が困難または不可能な材料は、レーザー切断の優れた候補となります。

Q: チューブレーザーはどのような業界で使用されていますか?
A: この技術を使用すると、鋼だけでなくステンレス鋼やアルミニウムも高レベルの仕上がりで製造できるため、チューブレーザー切断は食品サービス業界、医療技術部門、家具メーカーなどで重要性が高まっています。
